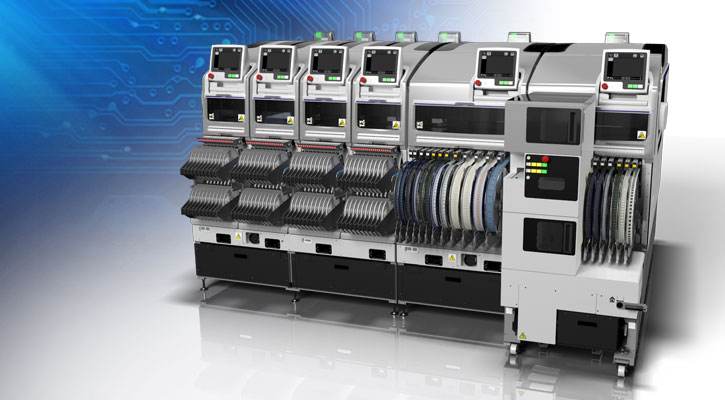

貼片機的編程包括了各個工序在貼片過程中的運行，如送料器的安排、取料的順序和貼片的順序等，這些都要在貼片機編程的時候順序安排好。貼片機編程同時也是個很復雜的過程，若是不了解貼片機基本操作流程，很難貼裝到好的產品出來。SMT放置機分為離線編程和在線編程調試。在線編程調試是對SMT放置機上離線編程程序的調試和編輯進行優化。SMT放置機在線編程調試一般分為兩個步驟，一是離線編程程序編程，然后是對貼片機計算機的全面檢查和備份。





一、在SMT貼片機上編輯優化的產品程序。



(1)拉出優化的程序。



(2)PCBMarK和本地Mak的圖像。



(3)制作不生成圖像的組件的圖像，并將其注冊到圖像庫中。



(4)未注冊的組件在組件庫中注冊。



(5)對于流量不合理的多管振動給料機，根據裝置本體的長度，盡可能將長度較近的裝置設置在同一機架上，物料站稍緊，中間不應有閑置物料站，可縮短拾取部件的距離。



(6)將中外合資、大尺寸PLCC、BGA、160引腳以上的長插槽等多引腳、窄間距器件改為單點拾取方式，提高安裝精度。



(7)內存檢查是否存在錯誤消息，并根據錯誤消息修改程序，直到存儲后沒有錯誤消息。



檢查并將補丁程序備份到SMT定位機上



(1)根據PCBA工藝文件中的組件計劃，校對程序中每個步驟的組件名稱、位號和型號規格是否正確，并根據工藝文檔糾正不準確之處。



(2)檢查安裝機各給料站上的部件是否與拾取程序表一致。



(3)在安裝機器上，使用主攝像機檢查組件的每一步的X和Y坐標是否與PCB上的組件中心一致，并檢查轉角與工藝文件中組件位置的示意圖相比是否正確，并糾正不準確的地方。(如果不執行此步驟，則可以在smt第一次安裝后糾正實際安裝偏差)。



(4)將完全正確的產品程序復制到備份U磁盤以保存。



(5)在進行生產前，校對檢查是完全正確的。



為使暴露人員和操作者安全使用及監視機械，需經人機接口傳遞警告和危險信號相關安全的含義。在SMT貼片開環系統中(見圖1)操作者經人機接口與機械通信或進行加工。人機接口由操作件和指示器件組成，操作者借助接口開始工作并接收信息。許多應用中用編碼信號表示信息，編碼信號采用特別的設定規則編碼，操作者按照這些規則解釋信號。不同類型的編碼如顏色、形狀或時間通常用作操作者的工作指令。
